Næste generations termisk behandling: Maksimerer ovnens effektivitet med avancerede varmebehandlingsresistente mesh-bælter

Metallurgisk sammensætning og termiske nedbrydningsmekanismer

Driftsmiljøet inde i en kontinuerlig hærdnings- eller loddeovn er fjendtlig over for kommercielle jernlegeringer. Ved temperaturer, der svinger mellem 600°C og 1150°C, oplever almindeligt stål hurtig oxidation, kornvækst og krybedeformation. En robust varmebehandlingsbestandigt netbælte skal være konstrueret af austenitiske nikkel-chrom-jernlegeringer af høj kvalitet for at forhindre for tidlig fejl.

Når man vælger en transportørkonfiguration, skal ingeniører tage højde for specifikke atmosfæriske interaktioner. I gasforkulningsovne, for eksempel, holdes kulstofpotentialer højt for bevidst at tvinge kulstof ind i overfladen af ​​ståldele. Et mesh-bælte af lav kvalitet absorberer dette kulstof og danner skøre interne karbider langs dets korngrænser. Denne proces, kendt som grøn råd eller karburiseringsskørhed, reducerer nettets fleksibilitet, hvilket fører til pludselige brud under trækbelastning. Brug af specialiserede mikrolegeringer indeholdende silicium eller sjældne jordarters elementer som cerium forbedrer dramatisk modstanden mod denne strukturelle nedbrydning.

Strukturel sammenligning: Vævet mesh vs. Cast Link-design

Industrielle termiske behandlingslinjer anvender to primære geometriske konfigurationer til deltransport. De arkitektoniske forskelle mellem en fleksibel, vævet trådstruktur og en stiv, sammenlåsende støbt segmentstruktur påvirker termisk effektivitet, nyttelastkapacitet og ensartetheden af ​​den endelige varmebehandling.

De tekniske data fremhæver en kritisk målestok for termiske behandlingsanlæg med stort volumen: det termiske masseforhold. Fordi en vævet varmebehandlingsbestandigt netbælte anvender tynde koldtrukne tråde med høj trækstyrke i stedet for tunge støbte sektioner, spilder ovnen langt mindre energi på at varme selve transportøren op. I en typisk automobilbefæstelsesslukningslinje, der behandler 2.000 kg produkt i timen, kan skift fra et tungt støbt transportbånd til et optimeret vævet trådbånd reducere ovnens energiforbrug med op til 22 %, hvilket giver betydelige forbrugsbesparelser.

Termisk træthed og mekanisk krybnings livscyklusanalyse

Transportbånd inde i industriovne svigter ikke på grund af simpel trækoverbelastning. I stedet bliver de slidt ned over tid på grund af to langsigtede tekniske udfordringer: krybedeformation og termisk træthed forårsaget af gentagne opvarmnings- og afkølingscyklusser.

Krybning opstår, når et materiale holdes under konstant mekanisk belastning ved forhøjede temperaturer. Over hundreder af timer strækker metallet sig langsomt. Hvis et netbælte er forkert spændt, eller hvis dets legering mangler tilstrækkelige korngrænseforstærkende elementer som wolfram eller kobolt, vil det strække sig for meget, hvilket forårsager sporingsproblemer og blokerer ovnens drevhjul.

Atmosfære Cirkulation og Slukkende Ensartethed

I avancerede fremstillingssektorer som skæring af gear til luftfart eller medicinsk instrumentproduktion er det afgørende at opnå ensartet hårdhed på tværs af et produkts hele overflade. Variationer i hårdhed kan få dele til at deformeres eller svigte under stress. Udformningen af ​​transportbåndet spiller en direkte rolle i opretholdelsen af ​​denne kvalitetskontrol.

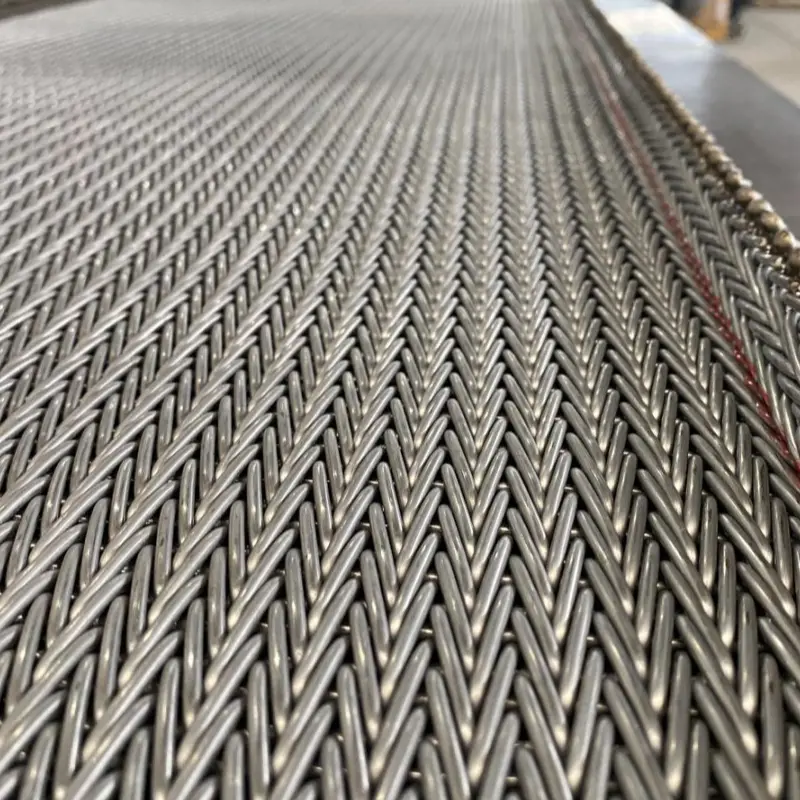

En præcisionsvævet varmebehandlingsbestandigt netbælte tilbyder åbent område-forhold fra 30 % til 70 %. Denne åbne struktur tillader tvungen konvektionsvarmegasser eller atmosfæregasser at strømme uhindret rundt om delene, hvilket sikrer jævn opvarmning på tværs af alle overflader. Denne åbenhed betaler sig også under quenching-fasen:

• Hurtig væskespredning: Slukkende olier skylles øjeblikkeligt gennem nettet og forhindrer varme lommer i at dannes under delene.
• Eliminering af damptæpper: Den åbne vævning forhindrer damp- eller oliedampbobler i at blive fanget under flade komponenter, hvilket sikrer ensartede afkølingshastigheder.
• Reduceret olieudslip: Mindre bratkølende olie klæber til de tynde trådprofiler, når de forlader tanken, hvilket sparer olieforbrug og reducerer nedstrøms rengøringskrav.

Omvendt har solide støbte led en tendens til at maskere bundens overflader af dele og fungerer som en køleplade, der sænker afkølingshastigheden og potentielt forårsager inkonsekvent mikrostrukturtransformation i lavlegeret stål.

Sporingsdynamik og justering af drivmekanismer

At sikre, at et transportbånd sporer lige gennem en lang tunnelovn med høj temperatur, er en vedvarende udfordring for vedligeholdelsesteams. Som en varmebehandlingsbestandigt netbælte bevæger sig gennem forskellige temperaturzoner, kan enhver ujævn temperaturfordeling over ovnens bredde få båndet til at udvide sig ujævnt og trække det til den ene side.

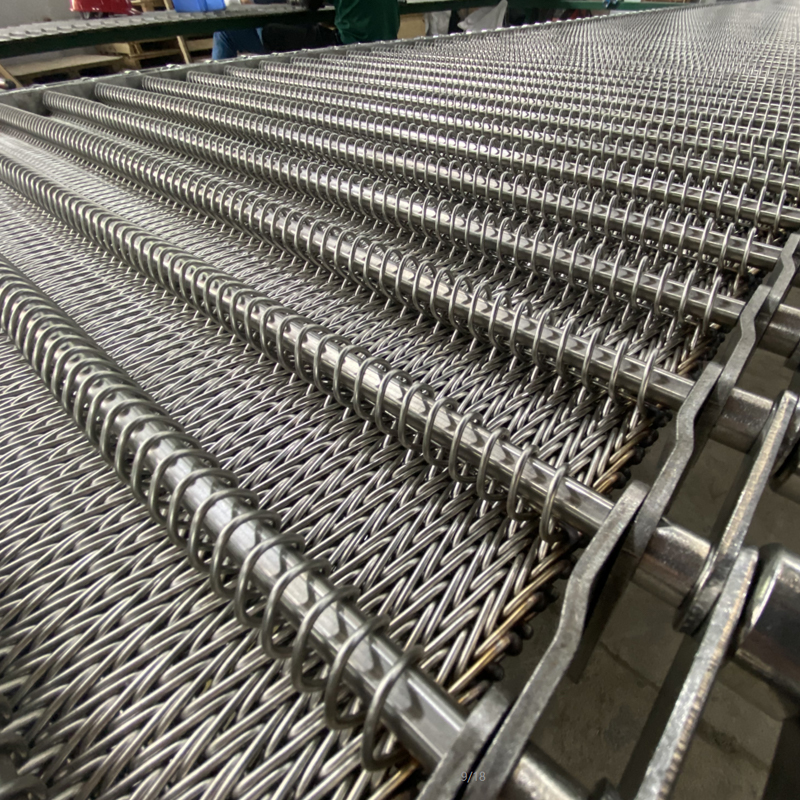

For at modvirke dette er avancerede vævede bælter konstrueret ved hjælp af skiftende venstre- og højrehåndsspiraler. Disse spiraler er sikkert forbundet med lige eller krympede tværstænger, hvilket sikrer, at de sidekræfter, der genereres, når bæltet bøjes, balancerer fuldstændigt. Denne selvkorrigerende justering forhindrer båndet i at glide ind i ovnens indvendige murværk, hvilket eliminerer en almindelig årsag til kantskader og forlænger systemets levetid.
